不銹鋼復(fù)合板復(fù)層側(cè)缺陷修補(bǔ)必須注意的事項(xiàng)

發(fā)布日期：2015-07-02 10:58:21

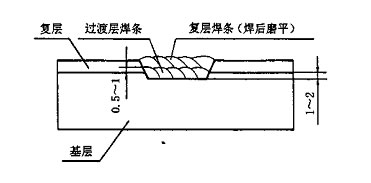

1.焊接前焊條在烘干箱內(nèi)350 C條件下烘干2h，然后保溫。焊接時(shí)應(yīng)使用保溫簡裝焊條，隨用隨取。

2.在過渡層焊接前及過渡層焊接中，應(yīng)用角磨機(jī)將焊縫周圍藥皮清理干凈，露出金屬光澤，這樣可以有效地防止氫熔入焊縫，從而防止冷裂紋的產(chǎn)生。

3.過渡層和覆層采用焊條電弧焊。焊接覆層時(shí)嚴(yán)禁采用埋弧自動(dòng)焊因?yàn)樗�具有很大的熔深，�?huì)使過多的基層材料熔入焊縫，焊后易產(chǎn)生大量的焊后冷裂紋，并對焊接接頭的抗腐蝕性產(chǎn)生影響。

4.過渡層焊接選用多人分段對稱焊接，從而減少應(yīng)力的產(chǎn)生。

5.采用短弧操作，收弧時(shí)應(yīng)注意填滿弧坑，否則易出現(xiàn)裂紋。

6．嚴(yán)禁用打磨過基層的砂輪片打磨覆層焊縫，焊接覆層面焊縫時(shí)，應(yīng)在修補(bǔ)區(qū)起100ram范圍內(nèi)涂刷白堊粉，對覆層表面加以保護(hù)，防止焊接時(shí)飛濺物污染覆層。

7．焊接過程中嚴(yán)禁電弧燒灼覆層表面，嚴(yán)禁用基層焊條焊接覆層。

8．在堆焊過程中應(yīng)選用小直徑焊條，采用小熱輸入、反極性、快速多道焊接，焊條不允許做橫向擺動(dòng)，這樣可以避免基層金屬對過渡層的稀釋，減少馬氏體組織的形成，防止產(chǎn)生裂紋。

9．復(fù)層焊接前，必須將過渡層焊縫表面和坡口邊緣清理干凈，嚴(yán)禁采用埋弧自動(dòng)焊，因?yàn)樗�具有很大的熔深，�?huì)使過多的基層材料熔入焊縫，焊后易產(chǎn)生大量的焊后冷裂紋，而且會(huì)對焊接接頭的抗腐蝕性產(chǎn)生影響。
